LT8342 fra Analog Devices er en synkron spenningsøkende DC-DC-omformer med lav I_Q. Den har Silent Switcher®-arkitektur og valgfri frekvensmodulasjon med spredt spektrum for å minimere utslipp av elektromagnetisk interferens (EMI), samtidig som den leverer høy virkningsgrad ved høye switchingfrekvenser. Beskyttelse mot kortslutning og innkoblingsstrømstøt på utgangen er valgfritt. LT8342 integrerer strømswitching på 40 V/9 A, som virker med en switchingfrekvens som kan programmeres til mellom 300 kHz og 3 MHz og synkroniseres med en ekstern klokke. Denne omformeren har en programmerbar utgang med mykstart, Power Good-flagg på utgang og overspenningsutlåsning på utgang.

Det brede inngangs-/utgangsspenningsområdet, den lave hvilestrømmen på V_IN-pinnen i burst-modus og 100 % driftssykluskapasitet for den synkrone MOSFET-en i PassThru™-modus (V_IN ≥ V_OUT), gjør LT8342 ideell for generell spenningsøkning og forforsterkning (pre-boost) i kjøretøyelektronikk. For å redusere V_OUT-hvilestrøm i tilbakekoblingssløyfen, vil en valgfri intern motstandsdeler (≥10 MΩ) og to pinner velge 21 utgangsspenningsnivåer.

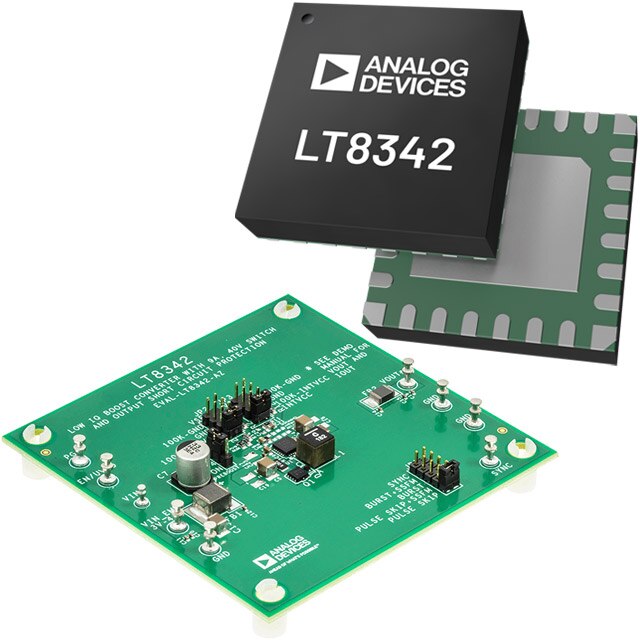

EVAL-LT8342-AZ-evalueringskortet gir en utprøvd konstruksjon for å evaluere LT8342-omformeren, og utrustningskretsen er konfigurert for å demonstrere optimal ytelse og komponentstørrelse. Evalueringskortet er konfigurert til å virke ved 2 MHz med en utgangsspenning på 24 V fra et inngangsspenningsområde fra 6 til 20 V, og det håndterer en laststrøm på opptil 3 A når V_IN er 12 V. EVAL-LT8342-AZ har en justerbar underspenningssperre for inngang, ekstern klokkesynkronisering, termisk avstengning, valgbar driftsmodus, frakobling av inngang og PassThru.
